En esta sección encontraréis la causa y la solución a las principales anomalías relacionadas con la correa de distribución : rotura neta, rotura desigual, despegado de los dientes, deterioro lateral, consumo de la falda, rozamiento del dorso, deterioro de los dientes, grietas en el dorso, abultamiento del diente.

Rotura neta

en_timingbelt_detail_01
Causas:
  • Manipulación incorrecta durante la instalación
  • Uso de herramientas inapropiadas durante la instalación
Qué hacer:
  • Evitar, durante la instalación, torcer o doblar excesivamente la correa
  • Durante el montaje, evitar usar herramientas impropias o palancas para calar la correa en las poleas; si hay balonas en las poleas, no forzar la correa y aflojar completamente el tensor para asegurarse el mínimo recorrido de la transmisión
  • Sustituir la correa defectuosa

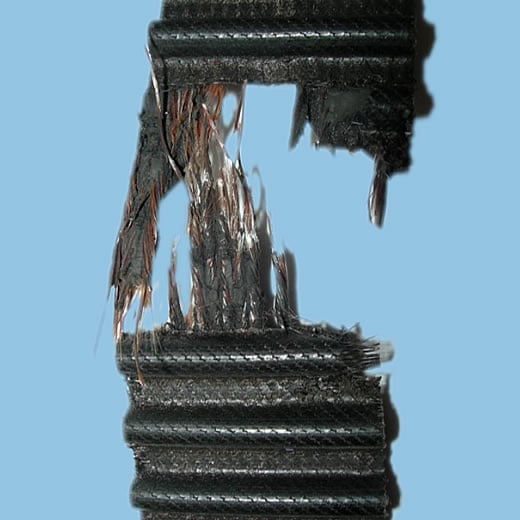

Rotura desigual

en_timingbelt_detail_02
Causas:
  • Entrada de cuerpos extraños en la transmisión
  • Bloqueo de un elemento de la transmisión
  • Excesiva tensión de montaje
  • Contacto con gasolina, derivados del petróleo o disolventes
Qué hacer:
  • Asegurarse de que los elementos de la transmisión y del cárter estén fijados correctamente, y que estén íntegros
  • Comprobar las condiciones de desgaste de los componentes y asegurarse de su correcto funcionamiento
  • Tensar correctamente la correa
  • Sustituir la correa defectuosa

Despegado de los dientes

en_timingbelt_detail_03
Causas:
  • Baja tensión de trabajo de la correa
  • Pérdida de tensión de la correa
  • Entrada de cuerpos extraños en la transmisión
Qué hacer:
  • Comprobar la tensión de la correa y tensarla correctamente
  • comprobar la integridad y la correcta fijación del tensor y de los demás elementos de la transmisión
  • Sustituir la correa defectuosa

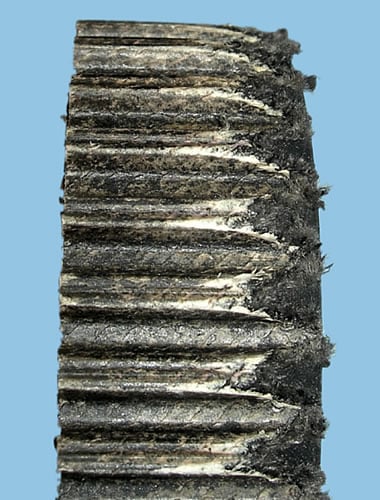

Deterioro lateral

en_timingbelt_detail_04
Causas:
  • Desalineación del tensor o de uno de los elementos de la transmisión
Qué hacer:
  • Asegurarse de la integridad, de la correcta fijación del tensor y de los demás elementos de la transmisión y, eventualmente, restablecer la alineación
  • Sustituir el tensor y/o la polea si están deteriorados
  • Sustituir la correa defectuosa

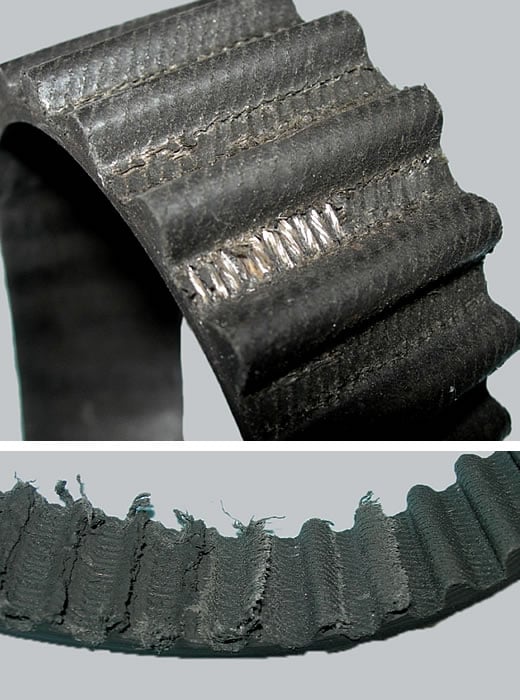

Consumo de la falda

en_timingbelt_detail_05
Causas:
  • Tensión excesiva
  • Poleas deterioradas
Qué hacer:
  • Sustituir el elemento rígido deteriorado
  • Sustituir la correa y restablecer la correcta tensión de trabajo
  • Sustituir la correa defectuosa

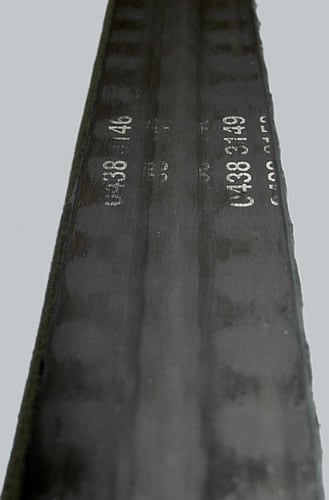

Rozamiento del dorso

en_timingbelt_detail_06
Causas:
  • Bloqueo de un elemento de la transmisión
  • Poleas deterioradas
Qué hacer:
  • Sustituir el elemento rígido deteriorado
  • Sustituir la correa y restablecer la correcta tensión de trabajo
  • Sustituir la correa defectuosa

Deterioro de los dientes

en_timingbelt_detail_07
Causas:
  • Tensión irregular
  • Poleas con dentadura desgastada
  • Perfil del diente de la correa no compatible con las ranuras de las poleas
Qué hacer:
  • Restablecer la correcta tensión de la correa
  • Sustituir el elemento rígido deteriorado
  • Comprobar la compatibilidad entre el perfil del diente de la correa y las ranuras de las poleas
  • Sustituir la correa defectuosa

Grietas en el dorso

en_timingbelt_detail_08
Causas:
  • Trabajo en condiciones de temperatura demasiado alta o demasiado baja
Qué hacer:
  • Comprobar la temperatura del ambiente de trabajo y utilizar correas fabricadas con mezcla resistente al calor
  • Sustituir la correa defectuosa

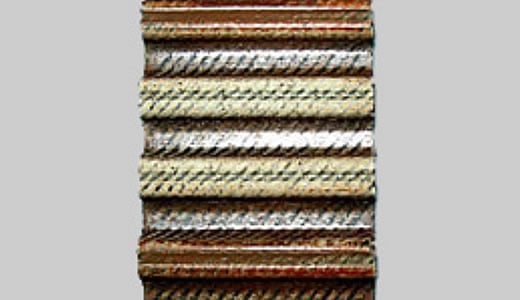

Abultamiento del diente

en_timingbelt_detail_09
Causas:
  • Contaminación por disolventes, lubricantes o líquido refrigerante
Qué hacer:
  • Trabajar con las manos lo más limpias posible
  • Eliminar eventuales pérdidas de contaminante del motor
  • Sustituir la correa defectuosa
